硬件规格 |

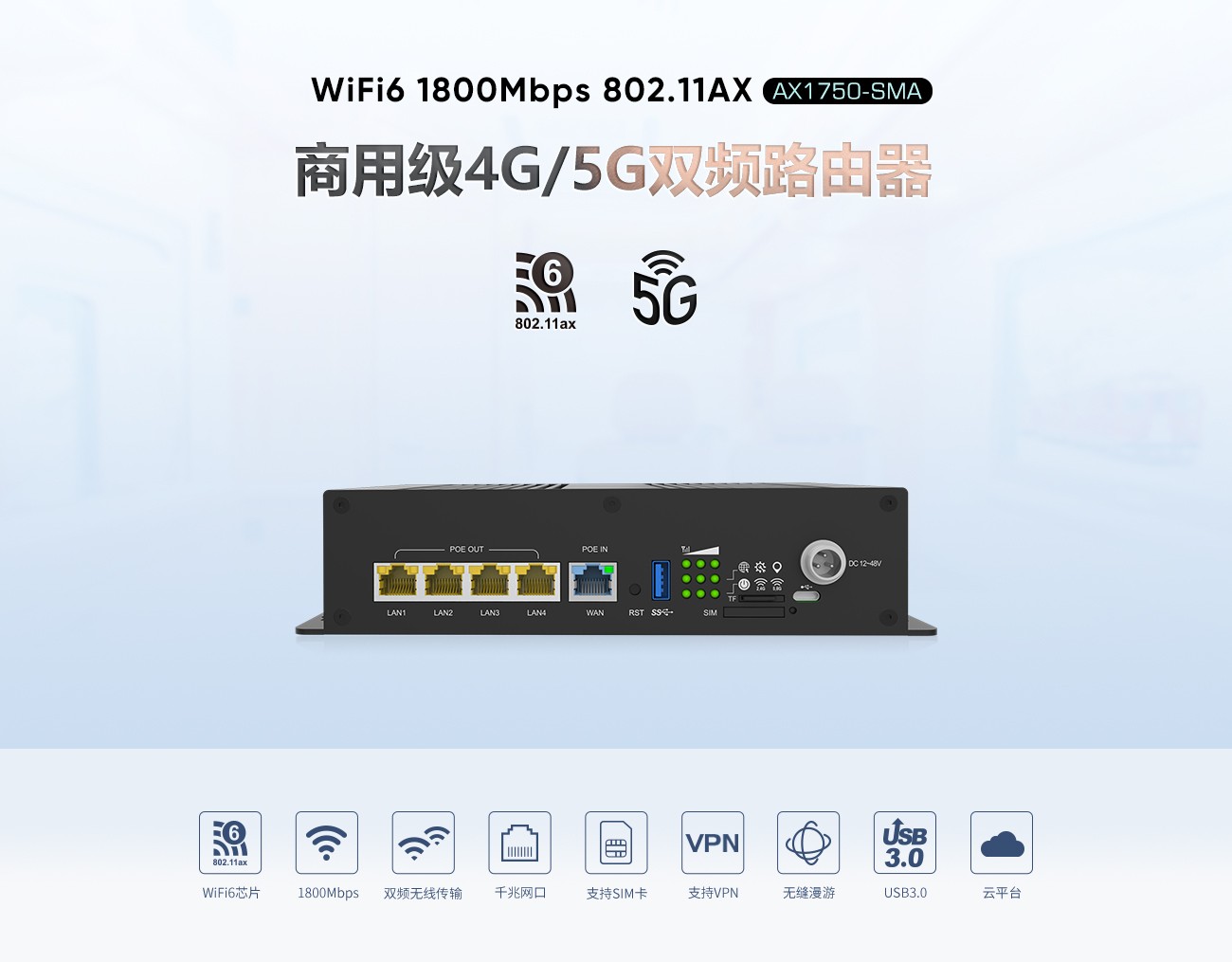

产品型号 | AX1750-SMA |
CPU | IPQ6010+QCA8081+QCA8075+QCN5022+QCN5052 |
Flash | SPI NOR 8MB + Nand Flash 128MB |
DDR3L | 512MB*2 |
2.4G工作频段 | 2.4GHz ~ 2.484GHz |
2.4G WIFI传输协议 | 802.11 b / g / n / ax |
5G工作频段 | 5.150GHz～5.850GHz |
5G WIFI传输协议 | 802.11 a / n / ac / ax |
2.4GHz天线 | 外置天线*2，增益：5dBi |
5GHz天线 | 外置天线*2，增益：5dBi |

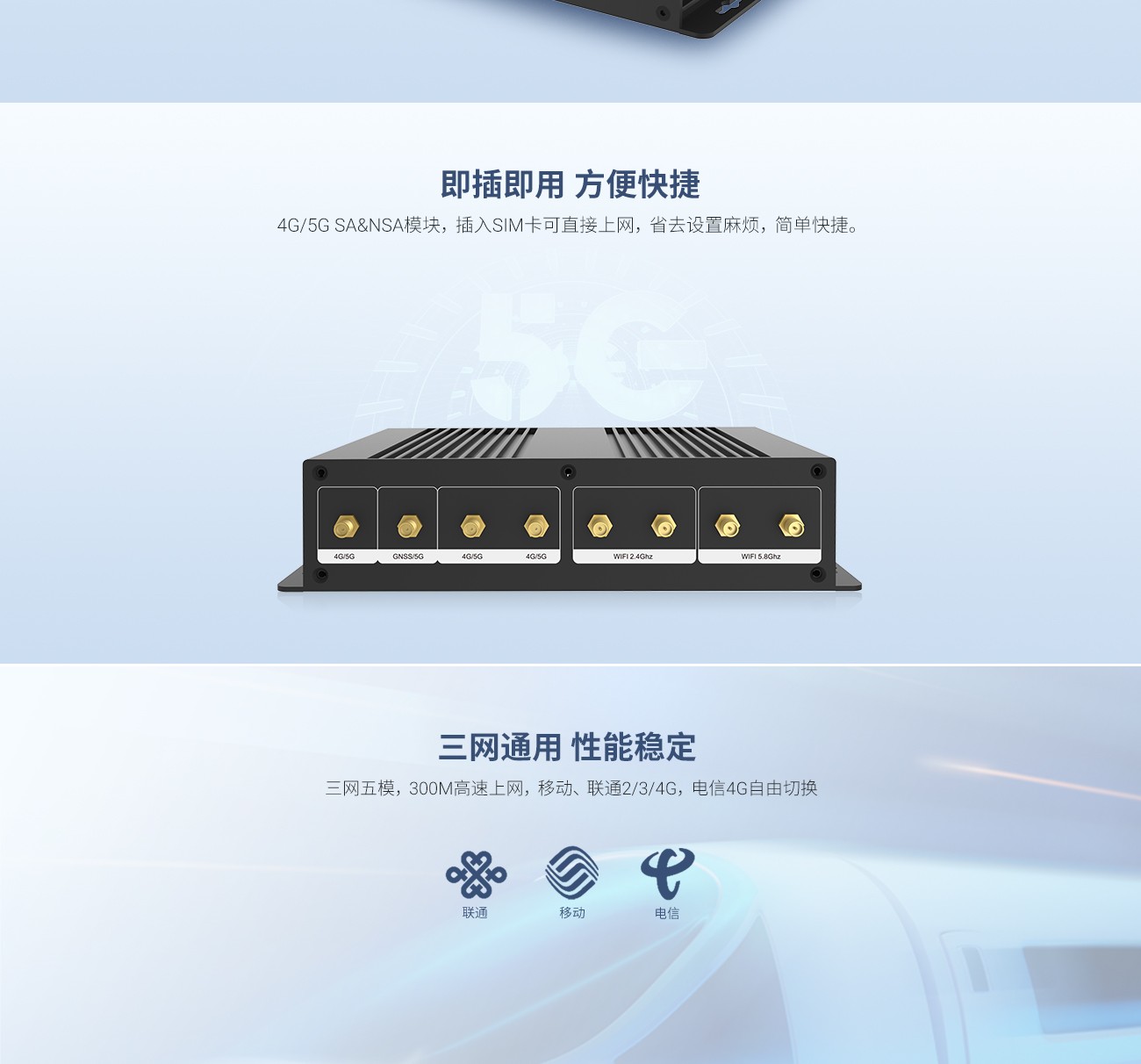

4G /5G/GPS 天线 | 4G天线*2 /5G天线*4/4G+GPS 天线*3 |
最高速率 | 2.4GHz最高提供574Mbps的接入速率，5GHz最高提供1201Mbps的接入速率 |
2.4GHz无线功率 | 802.11b | 11M | 23±1dBm | 1M | 23±1dBm |
802.11g | 54M | 23±1dBm | 6M | 23±1dBm |
802.11n HT20 | MCS7 | 22±1dBm | MCS0 | 23±1dBm |
802.11n HT40 | MCS7 | 21±1dBm | MCS0 | 22±1dBm |
802.11ax HT20 | MCS11 | 20±1dBm | MCS0 | 21±1dBm |
802.11ax HT40 | MCS11 | 19±1dBm | MCS0 | 20±1dBm |
5GHz无线功率 | 802.11a | 54M | 23±1dBm | 6M | 23±1dBm |
802.11n HT20 | MCS7 | 22±1dBm | MCS0 | 23±1dBm |
802.11n HT40 | MCS7 | 21±1dBm | MCS0 | 22±1dBm |
802.11ac HT20 | MCS9 | 21±1dBm | MCS0 | 22±1dBm |
802.11ac HT40 | MCS9 | 20±1dBm | MCS0 | 21±1dBm |
802.11ac HT80 | MCS9 | 19±1dBm | MCS0 | 20±1dBm |
802.11ax HT20 | MCS11 | 20±1dBm | MCS0 | 21±1dBm |
802.11ax HT40 | MCS11 | 19±1dBm | MCS0 | 20±1dBm |
802.11ax HT80 | MCS11 | 18±1dBm | MCS0 | 19±1dBm |
2.4GHz接收灵敏度 | 802.11b | 11M | -85dBm | 1M | -92dBm |
802.11g | 54M | -72dBm | 6M | -90dBm |
802.11n HT20 | MCS7 | -70dBm | MCS0 | -88dBm |
802.11n HT40 | MCS7 | -68dBm | MCS0 | -86dBm |
802.11ax HT20 | MCS11 | -60dBm | MCS0 | -85dBm |
802.11ax HT40 | MCS11 | -56dBm | MCS0 | -85dBm |
5GHz接收灵敏度 | 802.11a | 54M | -77dBm | 6M | -95dBm |
802.11n HT20 | MCS7 | -75dBm | MCS0 | -93dBm |
802.11n HT40 | MCS7 | -72dBm | MCS0 | -91dBm |
802.11ac HT20 | MCS7 | -74dBm | MCS0 | -93dBm |
802.11ac HT40 | MCS7 | -72dBm | MCS0 | -91dBm |
802.11ac HT80 | MCS9 | -62dBm | MCS0 | -88dBm |
802.11ax HT20 | MCS11 | -63dBm | MCS0 | -93dBm |
802.11ax HT40 | MCS11 | -60dBm | MCS0 | -90dBm |
802.11ax HT80 | MCS11 | -56dBm | MCS0 | -87dBm |
2.4G EVM | 802.11b: ≤-10 dB ；802.11g: ≤-25 dB ；802.11n: ≤-28 dB; 802.11ax:≤-35 dB |
5G EVM | 802.11a: ≤-25 dB ；802.11n: ≤-28 dB ；802.11ac: ≤-32 dB ; 802.11ax:≤-35 dB |
频偏（ppm） | ±20ppm |
接口 (WAN) | 1个10/100/1000M自适应WAN口，支持12V~48V POE供电 |
接口（LAN） | 4个10/100/1000M自适应LAN口 |
TF | 支持TF卡 |
TYPE C | 支持TYPE C(USB2.0) |
USB | 支持USB3.0 |
外部按键 | reset键（长按6-10秒恢复出厂默认配置） |
状态指示灯 | LAN口灯*4，WAN口灯，电源灯，2.4G WIFI 灯，5.8G WIFI灯，LTE灯，SYS灯，TF/USB灯，信号强度灯*3 |
供电 | DC 12~48V，24V /1A或48V/0.5A |
最大功耗 | < 24W |
产品尺寸/重量 | 220mm×166mm×50mm，1.15kg |
工作环境 | 正常工作温度:-20°C to 45°C；存贮温度: 0°C to 70°C；湿度：5％～95％（无凝结） |
ESD | 空气放电 +/-8K，接触放电 +/-4K |
浪涌 | 共模2K，差模1K |
