硬件规格 |

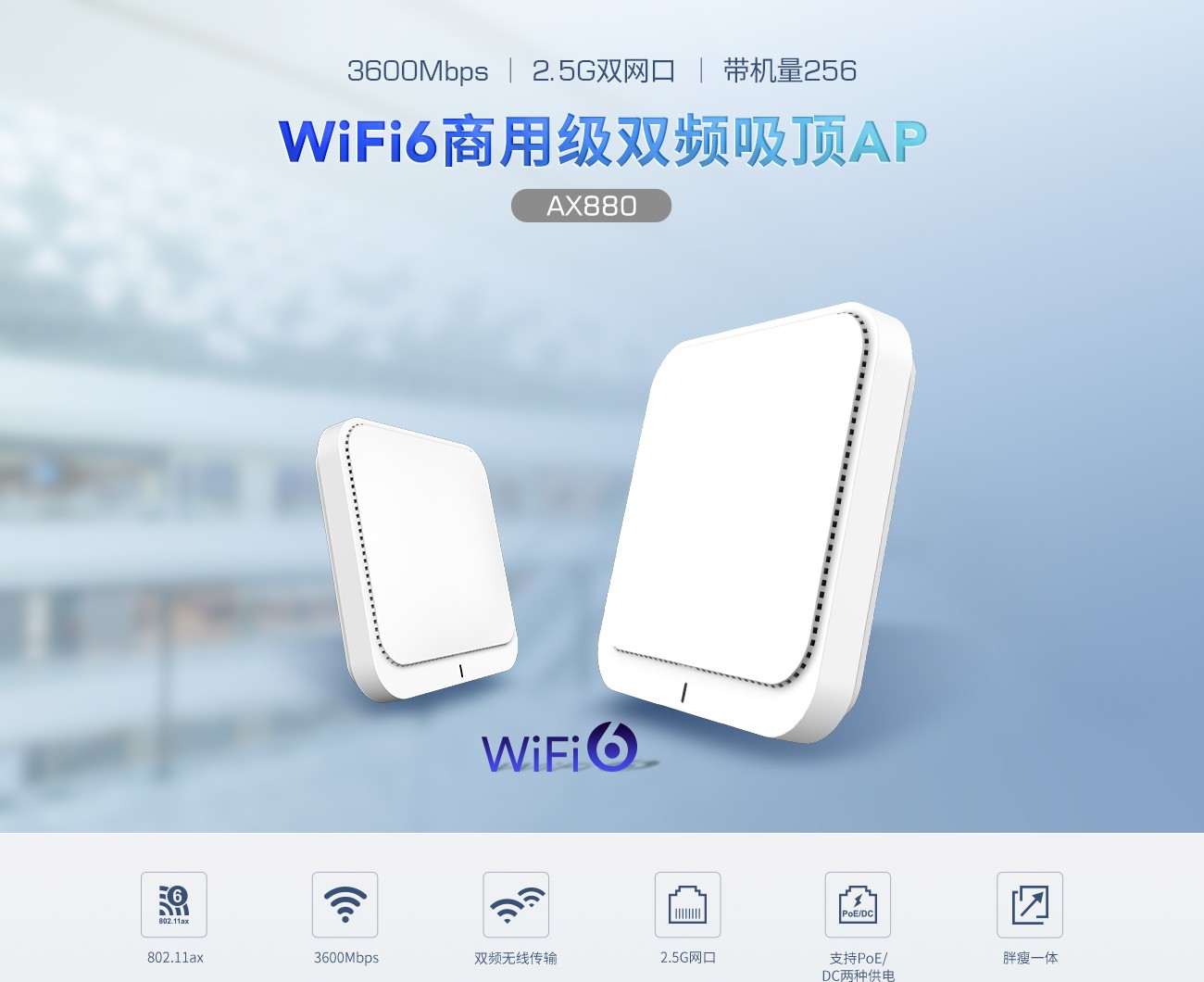

产品型号 | AX880 |
CPU | IPQ8072+QCN5024+QCN5054+PMP8074+QCA8081*2(2.5G) |
Flash | SPI NOR 8MB |
DDR3 | 外置512MB*2 |
Nand Flash | 128MB |
2.4G RF | QCN5024-2.4G外置FEM 采用SKY85334-11 |
5.8G RF | QCN5054-5.8G外置FEM 采用SKY85750-11 |
2.4G工作频段 | 2.4GHz – 2.484GHz |
2.4G WIFI传输协议 | 802.11 b / g / n /ac /ax |
5G工作频段 | 5.150GHz～5.850GHz |
5G WIFI传输协议 | 802.11 a / n / ac /ax |
内置天线 | 4根2.4G/5.8G 双频天线，每根增益：3 dBi+ |
最高速率 | 2.4G 最高提供 1148 Mbps 的接入速率，5G 最高提供 2402Mbps 的接入速率 |
2.4G无线功率 | 802.11b | 11M | 17±2dBm | 1M | 18±2dBm |
802.11g | 54M | 16±2dBm | 6M | 17±2dBm |
802.11n HT20 | MCS7 | 16±2dBm | MCS0 | 17±2dBm |
802.11n HT40 | MCS7 | 15±2dBm | MCS0 | 16±2dBm |
802.11ax HE20 | MCS11 | 15±2dBm | MCS0 | 16±2dBm |
802.11ax HE40 | MCS11 | 15±2dBm | MCS0 | 16±2dBm |
5G无线功率 | 802.11a | 54M | 16±2dBm | 6M | 17±2dBm |
802.11n HT20 | MCS7 | 15±2dBm | MCS0 | 16±2dBm |
802.11n HT40 | MCS7 | 15±2dBm | MCS0 | 16±2dBm |
802.11ac VHT20 | MCS7 | 15±2dBm | MCS0 | 16±2dBm |
802.11ac VHT40 | MCS7 | 15±2dBm | MCS0 | 16±2dBm |
802.11ac VHT80 | MCS9 | 14±2dBm | MCS0 | 15±2dBm |
802.11ax HE20 | MCS11 | 15±2dBm | MCS0 | 16±2dBm |
802.11ax HE40 | MCS11 | 15±2dBm | MCS0 | 16±2dBm |
802.11ax HE80 | MCS11 | 14±2dBm | MCS0 | 15±2dBm |
2.4G接收灵敏度 | 802.11b | 11M | -85dBm | 1M | -92dBm |
802.11g | 54M | -72dBm | 6M | -90dBm |
802.11n HT20 | MCS7 | -70dBm | MCS0 | -88dBm |
802.11n HT40 | MCS7 | -68dBm | MCS0 | -86dBm |
802.11ax HE20 | MCS11 | -60dBm | MCS0 | -85dBm |
802.11ax HE40 | MCS11 | -56dBm | MCS0 | -85dBm |
5G接收灵敏度 | 802.11a | 54M | -72dBm | 6M | -92dBm |
802.11n HT20 | MCS7 | -70dBm | MCS0 | -90dBm |
802.11n HT40 | MCS7 | -68dBm | MCS0 | -88dBm |
802.11ac VHT20 | MCS7 | -70dBm | MCS0 | -90dBm |
802.11ac VHT40 | MCS7 | -68dBm | MCS0 | -88dBm |
802.11ac VHT80 | MCS9 | -58dBm | MCS0 | -85dBm |
802.11ax HE20 | MCS11 | -62dBm | MCS0 | -88dBm |
802.11ax HE40 | MCS11 | -58dBm | MCS0 | -86dBm |
802.11ax HE80 | MCS11 | -55dBm | MCS0 | -84dBm |
2.4G EVM | 802.11b: ≤-10 dB ；802.11g: ≤-25 dB ；802.11n: ≤-28dB ; 802.11ax: ≤-35 dB |
5G EVM | 802.11a: ≤-25 dB ；802.11n: ≤-28 dB ；802.11ac: ≤-32 dB; 802.11ax: ≤-35 dB |
频偏（ppm） | ±20ppm |
接口 (WAN) | 1个10/100/1000/2500M自适应WAN 口,支持48V POE供电 |
接口（LAN） | 1个10/100/1000/2500M自适应LAN 口 |
外部按键 | reset键（长按6-10秒恢复出厂默认配置） |
状态指示灯 | WAN口灯，LAN口灯，三色灯（三种不同的颜色分别表示：sys-红，2.4G-绿，5.8G-蓝） |
供电 | DC2.0 12V  2A，PoE 802.3at |
最大功耗 | < 22W |
产品尺 | 198mm×198mm×41.02mm |
重量 | 0.9kg |
工作环境 | 正常工作温度:-20°C to 45°C；存储温度: -40°C to 70°C；湿度：5％～95％（无凝结） |
ESD | 空气放电 +/-8K，接触放电 +/-4K |
浪涌 | 共模2K，差模1K |
