硬件规格 |
产品型号 | AX980-6E |
CPU | IPQ5018+QCN9024+QCN6122+QCA8081 |
Flash | SPI NOR 8MB SPI NAND 128MB |
DDR3 | 外置1GB*1 |
2.4GHz工作频段 | 2.4GHz ~ 2.484GHz |
2.4GHz WIFI传输协议 | 802.11 b / g / n /ax |
5GHz工作频段 | 5.150GHz～5.850GHz |
5GHz WIFI传输协议 | 802.11 a / n / ac /ax |
6E工作频段 | 5.925GHz～7.125GHz |
6E WIFI传输协议 | 802.11 a / n / ac /ax |
内置天线2.4/5GHz | 2根2.4GHz/5GHz双频天线，每根增益：4dBi |
内置天线5GHz | 2根5.8GHz天线，每根增益：4dBi |
内置天线6GHz | 2根6GHz天线，每根增益：4dBi |
最高速率 | 2.4GHz 最高提供 574Mbps 的接入速率，5GHz 最高提供 4800Mbps 的接入速率, 6E最高提供 2402Mbps 的接入速率 |
2.4G无线功率 | 802.11b | 11M | 22±2dBm | 1M | 22±2dBm |
802.11g | 54M | 19±2dBm | 6M | 21±2dBm |
802.11n HT20 | MCS7 | 18±2dBm | MCS0 | 20±2dBm |
802.11n HT40 | MCS7 | 18±2dBm | MCS0 | 20±2dBm |
802.11ax HE20 | MCS11 | 17±2dBm | MCS0 | 20±2dBm |
802.11ax HE40 | MCS11 | 17±2dBm | MCS0 | 20±2dBm |
5G无线功率 | 802.11a | 54M | 19±2dBm | 6M | 22±2dBm |
802.11n HT20 | MCS7 | 18±2dBm | MCS0 | 21±2dBm |
802.11n HT40 | MCS7 | 18±2dBm | MCS0 | 21±2dBm |
802.11ac VHT20 | MCS9 | 17±2dBm | MCS0 | 21±2dBm |
802.11ac VHT40 | MCS9 | 17±2dBm | MCS0 | 21±2dBm |
802.11ac VHT80 | MCS9 | 17±2dBm | MCS0 | 21±2dBm |
802.11ax HE20 | MCS11 | 17±2dBm | MCS0 | 21±2dBm |
802.11ax HE40 | MCS11 | 17±2dBm | MCS0 | 21±2dBm |
802.11ax HE80 | MCS11 | 17±2dBm | MCS0 | 21±2dBm |
802.11ax HE160 | MCS11 | 17±2dBm | MCS0 | 21±2dBm |
6E无线功率 | 802.11ax HE20 | MCS11 | 17±2dBm | MCS0 | 21±2dBm |
802.11ax HE40 | MCS11 | 17±2dBm | MCS0 | 21±2dBm |
802.11ax HE80 | MCS11 | 17±2dBm | MCS0 | 21±2dBm |
802.11ax HE160 | MCS11 | 17±2dBm | MCS0 | 21±2dBm |
2.4G接收灵敏度 | 802.11b | 11M | -85dBm | 1M | -90dBm |
802.11g | 54M | -72dBm | 6M | -90dBm |
802.11n HT20 | MCS7 | -70dBm | MCS0 | -87dBm |
802.11n HT40 | MCS7 | -68dBm | MCS0 | -85dBm |
802.11ax HE20 | MCS11 | -60dBm | MCS0 | -83dBm |
802.11ax HE40 | MCS11 | -56dBm | MCS0 | -83dBm |
5G接收灵敏度 | 802.11a | 54M | -72dBm | 6M | -92dBm |
802.11n HT20 | MCS7 | -70dBm | MCS0 | -90dBm |
802.11n HT40 | MCS7 | -68dBm | MCS0 | -88dBm |
802.11ac VHT20 | MCS8 | -70dBm | MCS0 | -88dBm |
802.11ac VHT40 | MCS9 | -68dBm | MCS0 | -88dBm |
802.11ac VHT80 | MCS9 | -58dBm | MCS0 | -85dBm |
802.11ax HE20 | MCS11 | -62dBm | MCS0 | -88dBm |
802.11ax HE40 | MCS11 | -58dBm | MCS0 | -86dBm |
802.11ax HE80 | MCS11 | -55dBm | MCS0 | -84dBm |
802.11ax HE160 | MCS11 | -51dBm | MCS0 | -82dBm |
6E接收灵敏度 | 802.11ax HE20 | MCS11 | -62dBm | MCS0 | -88dBm |
802.11ax HE40 | MCS11 | -58dBm | MCS0 | -86dBm |
802.11ax HE80 | MCS11 | -55dBm | MCS0 | -84dBm |
802.11ax HE160 | MCS11 | -51dBm | MCS0 | -82dBm |
2.4GHz EVM | 802.11b:≤-10 dB ；802.11g: ≤-25 dB ；802.11n:≤-28 dB；802.11ax:≤-35 dB |
5GHz EVM | 802.11a:≤-25 dB ；802.11n: ≤-28 dB ；802.11ac:≤-32 dB；802.11ax:≤-35 dB |
6GHz EVM | 802.11ax:≤-35 dB |
频偏（ppm） | ±20ppm |

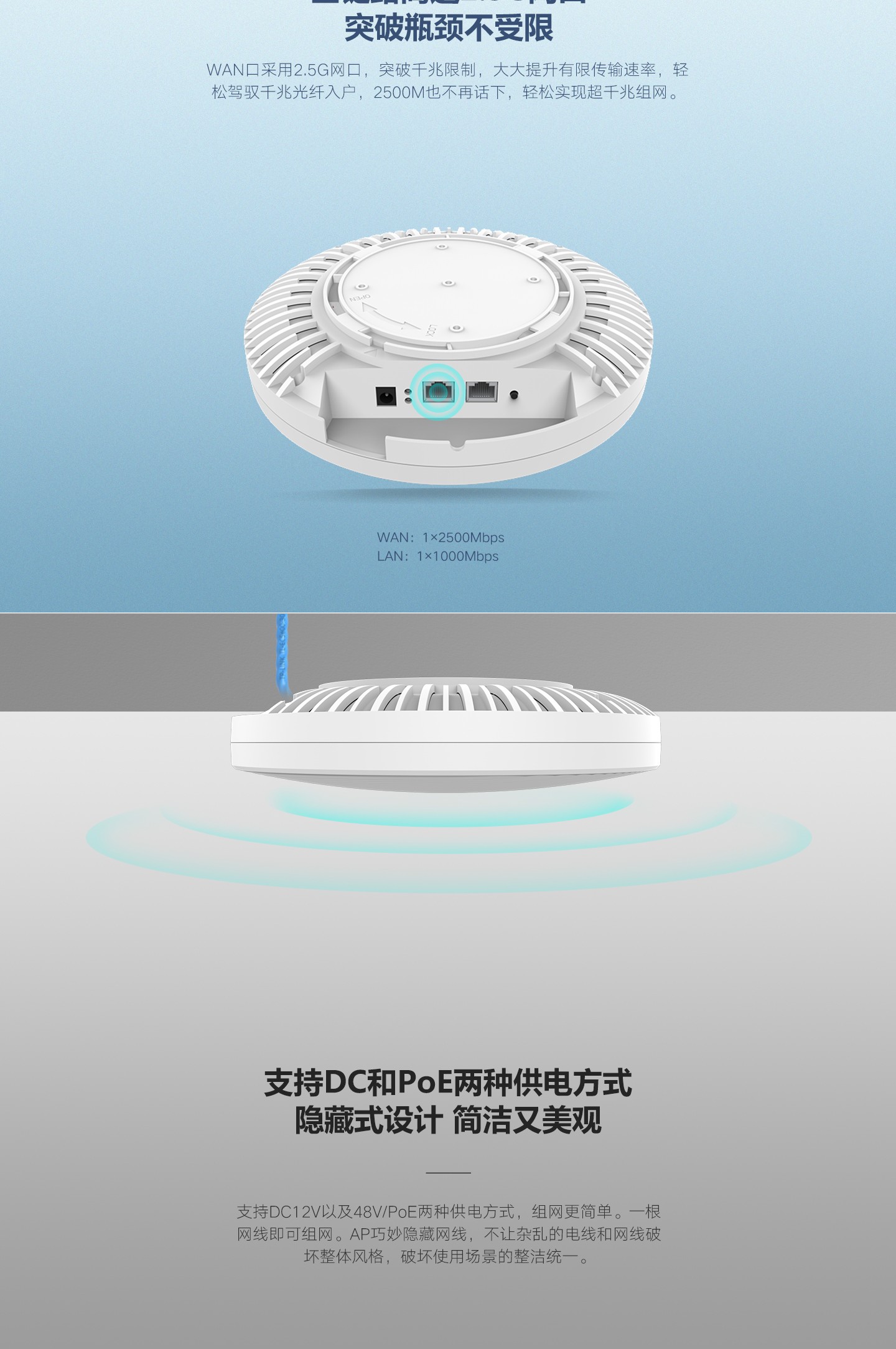

接口 (WAN) | 1个10/100/1000/2500Mbps自适应WAN 口,支持POE 48V 供电； |
接口（LAN） | 1个10/100/1000Mbps自适应LAN 口 |
外部按键 | reset键（长按6-10秒恢复出厂默认配置） |
状态指示灯 | WAN口灯，LAN口灯，三色灯（三种不同的颜色分别表示：sys-红，2.4GHz-绿，5.8GHz-蓝） |
供电 | PoE 802.3at，DC2.0 12V/3A |
最大功耗 | < 26W |
产品尺寸 | Φ218mm×54.6mm |
重量 | 0.96kg |
工作环境 | 正常工作温度: -20°C to 55°C；存储温度: -40°C to 70°C；湿度：5％～95％（无凝结） |
ESD | 空气放电 +/-8K，接触放电 +/-4K |
浪涌 | 共模2K，差模1K |
